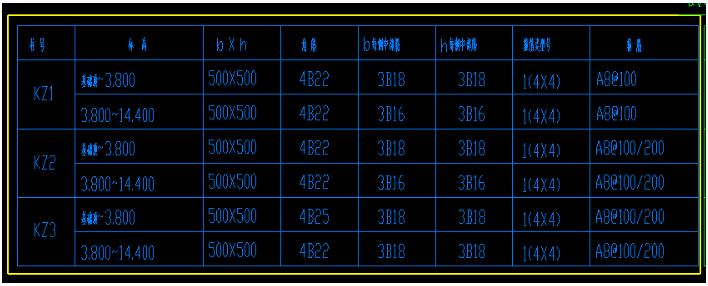

1. 单击选项卡“建模”➤“识别柱表”，拉框选择柱表中的数据，如下图所示黄色线框为框选的柱表范围，按右键确认选择；

　　2. 弹出“识别柱表”窗体，使用窗体上方的“查找替换”、“删除行”等功能对柱表信息进行调改。

　　3. 确认信息准确无误后点击“识别”即可，软件会根据窗体中调改的柱表信息生成柱构件。

　　（1）单击选项卡“建模”➤“识别广东柱表”，拉框选择广东柱表中的数据，如下图所示黄色线框为框选的广东柱表范围，按右键确认选择；

　　（2）弹出“识别广东柱表”窗体，使用窗体上方的“查找替换”、“删除行”等功能对广东柱表信息进行调改。

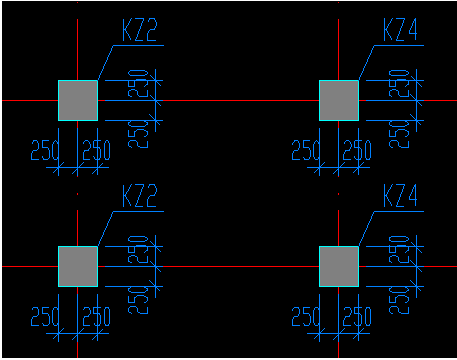

　　操作步骤：（1） 单击“建模”➤“识别柱”➤“提取边线”，利用“单图元选择”、“按图层选择”、“按颜色选择”的功能点选或框选需要提取的柱边线CAD图元；点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在”已提取的CAD图层”中。

　　（2）单击“建模”➤“识别柱”➤“提取标注”，利用“单图元选择”、“按图层选择”、“按颜色选择”的功能点选或框选需要提取的柱标注CAD图元；点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在”已提取的CAD图层”中。

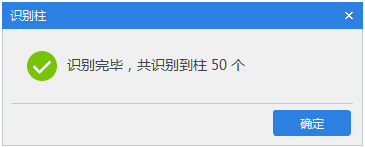

　　（3）完成提取柱边线和提取柱标注操作后，点击单击“建模”➤“识别柱”➤“提取标注”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

　　• 完成提取柱边线和提取柱标注操作后，点击单击“建模”➤“识别柱”➤“框选识别”，然后在绘图区域拉框确定一个范围区域，如下图所示黄色框则为此范围区域；

　　• 完成提取柱边线和提取柱标注操作后，点击单击“建模”➤“识别柱”➤“点选识别”，会在绘图区域弹出“识别柱”信息窗体。在绘图区域鼠标左键点击需要识别的柱标识CAD图元，则“识别柱”窗体会自动识别柱标识信息，

　　• 完成提取柱边线和提取柱标注操作后，点击单击“建模”➤“识别柱”➤“按名称识别”，会在绘图区域弹出“识别柱”信息窗体。在绘图区域鼠标左键点击需要识别的柱标识CAD图元，则“识别柱”窗体会自动识别柱标识信息。

　　操作步骤：（1）单击“建模”➤“填充识别柱”➤“提取边线”，利用“单图元选择”、“按图层选择”、“按颜色选择”的功能点选或框选需要提取的柱边线CAD图元；点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在”已提取的CAD图层”中。

　　（2）. 单击“建模”➤“填充识别柱”➤“提取标注”，利用“单图元选择”、“按图层选择”、“按颜色选择”的功能点选或框选需要提取的柱标注CAD图元；点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在”已提取的CAD图层”中。（3）完成提取柱边线和提取柱标注操作后，点击单击“建模”➤“识别柱”➤“自动识别”/“框选识别”/“点选识别“。

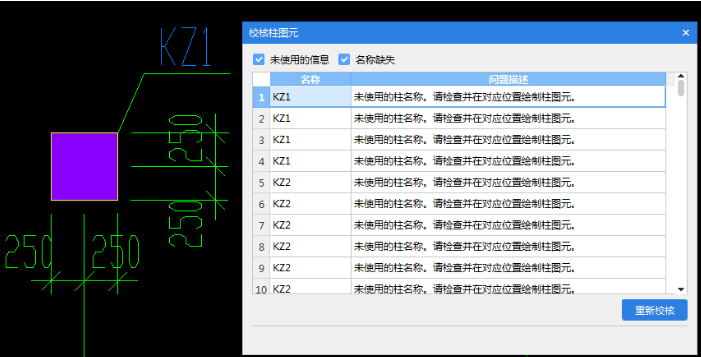

　　（1）在“识别柱”后，自动进行柱图元校核，弹出“校核柱图元”窗体，或单击“建模”➤“校核柱图元”，软件识别的柱图元和原CAD图标识进行校核，如果存在无名称标识、有名称标识但尺寸匹配错误的，则弹出如下提示；

　　（2）在校核窗体中双击柱构件，软件可以自动追踪定位到绘图区域中相应的柱图元，用户可以对问题柱图元进行调改。

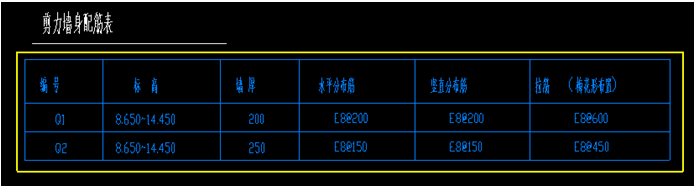

　　（1） 单击选项卡“建模”➤“识别剪力墙”➤“识别墙表”，，拉框选择柱表中的数据，如下图所示黄色线框为框选的柱表范围，按右键确认选择；

　　（2）弹出“识别剪力墙表”窗口，识别时是自动匹配表头，减少用户手动操作，提高易用性和效率。

　　（3）点击“识别”按钮即可将“选择对应列”窗口中的剪力墙信息识别到软件的剪力墙表中并给出提示：

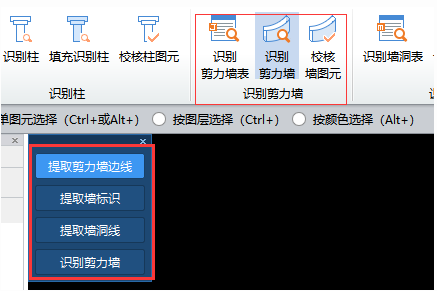

　　操作步骤：（1）单击“建模”➤“识别剪力墙”➤“提取剪力墙边线”，利用“单图元选择”、“按图层选择（Ctrl+）”或“按颜色选择（Alt+）”功能选中需要提取的混凝土墙边线CAD图元；按软件下方提示，点击鼠标右键确认提取，则选择的墙边线CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。

　　（2）单击“建模”➤“识别剪力墙”➤“提取墙标识”，利用“按图层选择”或“按颜色选择”的功能选中需要提取的剪力墙的名称标识CAD图元；按软件下方提示，点击鼠标右键确认提取，则选择的墙标注CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。（3）单击“建模”➤“识别剪力墙”➤“提取墙洞线”，利用选择相同图层图元或是选择相同颜色图元，选择到所有的门窗线，右键完成提取；

　　（4）完成提取墙边线和柱标注操作后，点击识别“识别剪力墙”按钮，软件提示：

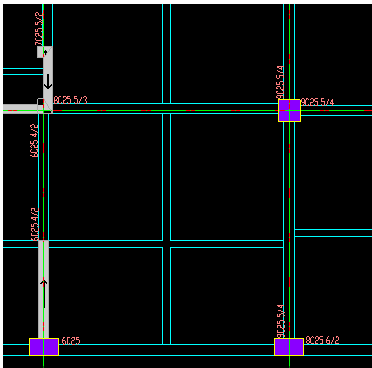

　　如果我们在识别墙之前，先把柱识别完成，软件自动会将墙端头延伸到柱内，墙和柱构件自动进行正确的相交扣减。 点击“是”完成识别。

　　操作步骤：（1）单击选项卡“建模”➤“识别墙洞”➤“识别墙洞表”，拉框选择墙洞表中的数据，按右键确认选择；（2）弹出“识别墙洞表”窗口，（3）点击“识别”按钮即可将窗口中的墙洞表信息识别到软件的墙洞中并给出提示。（4）点击“确定”，完成墙洞表识别。

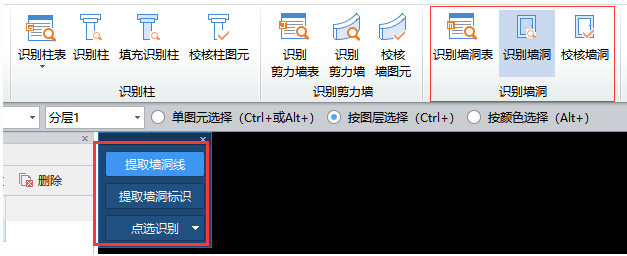

　　（1）单击“建模”➤“识别墙洞”➤“提取墙洞线”，利用“单图元选择”、“按图层选择（Ctrl+）”或“按颜色选择（Alt+）”功能选中需要提取的墙洞线CAD图元；按软件下方提示，点击鼠标右键确认提取，则选择的墙洞线CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。（2）单击“建模”➤“识别墙洞”➤“提取墙洞标识”，利用“按图层选择”或“按颜色选择”的功能选中需要提取的墙洞的名称标识CAD图元；按软件下方提示，点击鼠标右键确认提取，则选择的墙洞标识CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。（3） 完成提取墙洞线和提取墙洞标识操作后，点击单击“建模”➤“识别墙洞”➤“自动识别”/“框选识别”/“点选识别“。

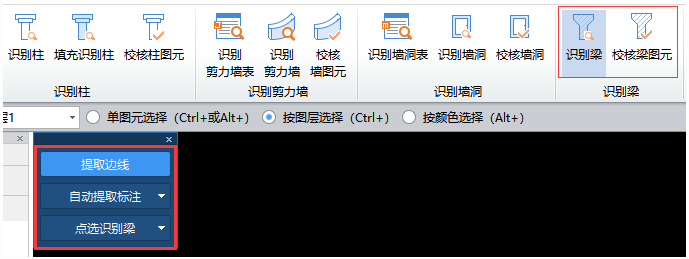

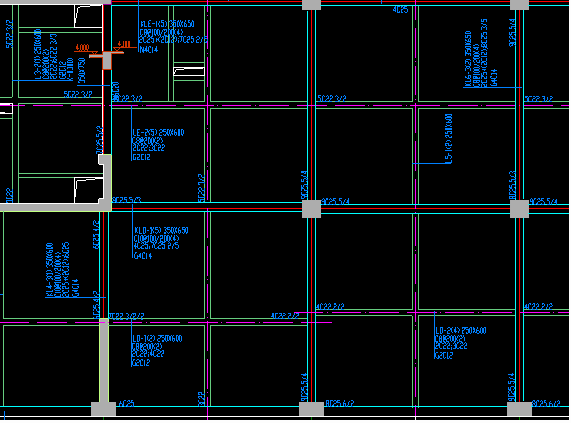

　　操作步骤：（1）单击“建模”➤“识别梁”➤“提取边线”，可以按图层或颜色提取选中的梁边线CAD图元（此过程中也可以点选或框选需要提取的梁边线CAD图元。）；点击鼠标右键确认提取，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中。

　　（2）单击“建模”➤“识别梁”➤“自动提取标注”，可以按图层或颜色提取选中需要提取的梁标注CAD图元；点击鼠标右键确认提取，则选择的CAD梁标注图元自动消失，并存放在“已提取的CAD图层”中。

　　①“自动提取梁标注”多用于CAD图中梁集中标注和原位标注在一个图层上的情况。

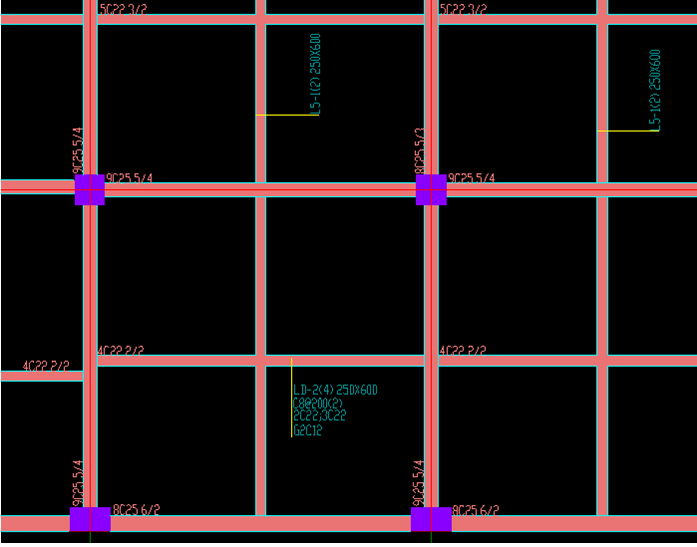

　　（3）完成提取梁边线和提取梁集中标注操作后，点击识别对话框“点选识别梁”的倒三角，在下拉中点击“自动识别”/“框选识别”/“点选识别”。

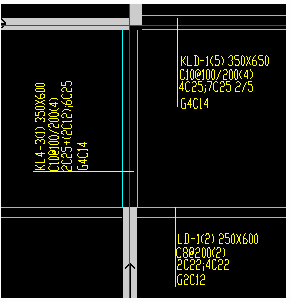

　　注意：识别梁完成后，软件自动启用“校核梁图元”功能，如识别的梁跨与标注的梁跨数量不符，则弹出提示，并且梁会以红色显示。

　　·点击识别梁对话框上的“自动提取标注”按钮的倒三角，触发下拉选项，点击“提取集中标注”；可以按图层或颜色提取选中需要提取的梁集中标注CAD图元；此过程中也可以点选或框选需要提取的梁集中标注CAD图元。点击鼠标右键确认提取，则选择的CAD梁标注图元自动消失，并存放在“已提取的CAD图层”中。

　　·点击识别梁对话框上的“自动提取标注”按钮的倒三角，触发下拉选项，点击“提取原位标注”；可以按图层或颜色提取选中需要提取的梁原位标注CAD图元；此过程中也可以点选或框选需要提取的梁原位标注CAD图元。点击鼠标右键确认提取，则选择的CAD梁原位标注图元自动消失，并存放在“已提取的CAD图层”中。

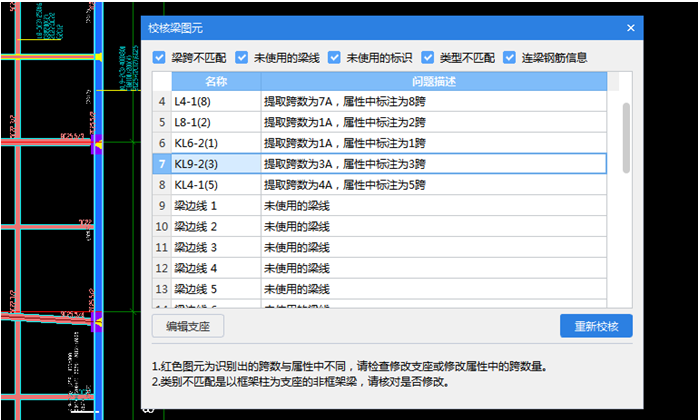

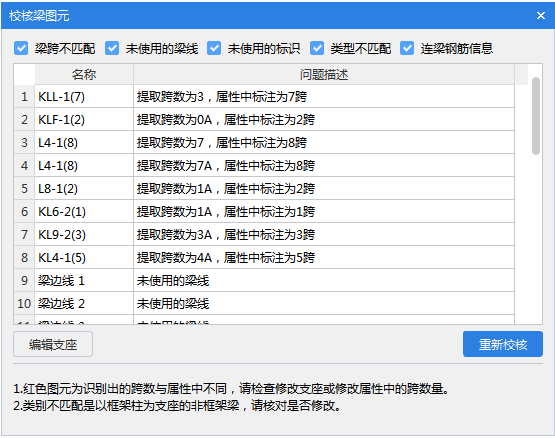

　　操作步骤：（1）在“识别梁”后，自动进行梁图元校核，弹出“校核梁图元”窗体，或单击“建模”➤“校核梁图元”，软件识别的梁图元和原CAD图标识进行校核，如果存在无名称标识、有名称标识但尺寸匹配错误的，则弹出如下提示；

　　（2）在对话框中双击梁构件，软件可以自动追踪定位到此根梁重新校核：对梁进行修改后，可实时调用“重新校核”功能进行刷新梁跨调改结果；

　　注意：梁跨校核只针对有跨信息的梁，手动绘制的没有跨信息的粉色梁不会进行校核。

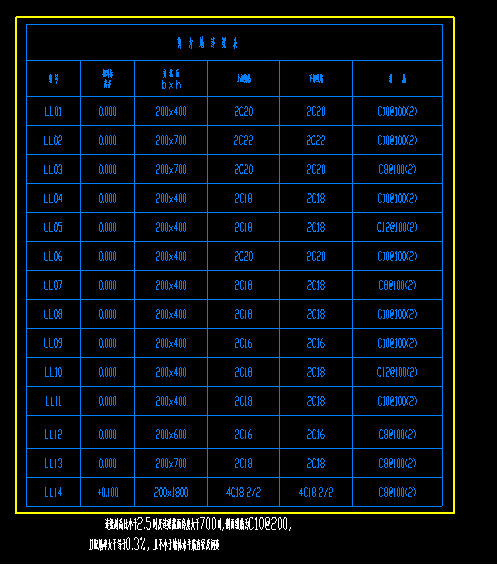

　　操作步骤：（1）单击选项卡“建模”➤“识别连梁”➤“识别连梁表”，，拉框选择连梁表中的数据，如下图所示黄色线框为框选的柱表范围，按右键确认选择；

　　（2）弹出“识别连梁表”窗口，识别时是自动匹配表头，减少用户手动操作，提高易用性和效率。

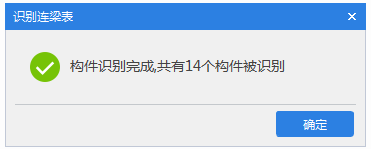

　　（3）点击“识别”按钮即可将“选择对应列”窗口中的连梁信息识别到软件中并给出提示：

　　操作步骤：识别连梁的操作步骤与“识别梁”完全一致，选择“识别梁”，识别时，选择“连梁”构件类别即可识别为连梁，具体介绍如下；如：在“识别梁构件”功能中，可以选择类别为“连梁”；在“点选识别梁”功能中，可以选择类别为“连梁”；

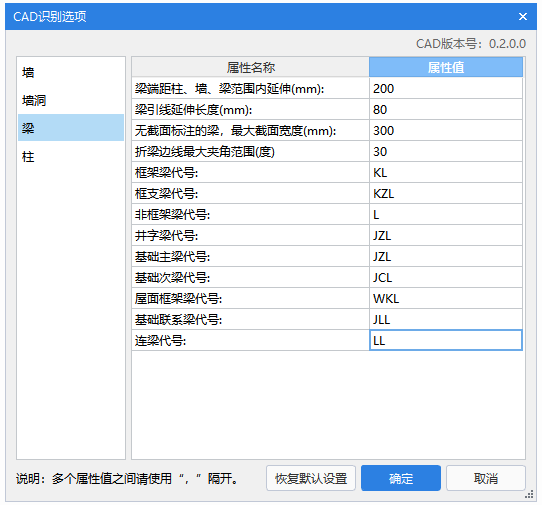

　　对于构件名称中有‘LL’字符的，软件会默认识别为连梁。程序是根据“CAD识别选项”进行名称匹配的，用户也可以根据实际情况修改对应的匹配名称。

　　（1）点击菜单“建模”，点击“识别现浇板”中的“识别板”按钮，弹出识别对线）点击识别对话框上的“提取板标识”；利用“按图层选择”或“按颜色选择”的功能选中需要提取的CAD板标识，选中后变蓝；此过程中也可以点选或框选需要提取的CAD板标识。按照软件下方提示，点击鼠标右键确认选择，则选择的标识自动消失，并存放在“已提取的CAD图层”中。

　　（3）点击识别对话框上的“提取板洞线”；利用“按图层选择”或“按颜色选择”的功能选中需要提取的CAD板洞线，选中后变蓝；按照软件下方的提示，点击鼠标右键确认选择，则选择的板洞线自动消失，并存放在“已提取的CAD图层”中。

　　”分栏，点击“还原CAD”，在“已提取的CAD图层”中选择错误提取的CAD图元，选中的图元显示为蓝色；
