框架柱前15节都讲的是原理及算法，今天开始讲软件的应用，因为最终我们还是通过软件画图来计算钢筋的量的，那就从今天开始后面讲的都是软件的应用。软件应用也是从最基础的开始。

　　软件定义柱子有两种方式，一是直接输入，二是导入CAD图纸。下面我们主要讲柱子定义过程中需要注意的事项。导图的过程不讲。下面我们分几种情况来进行讲解

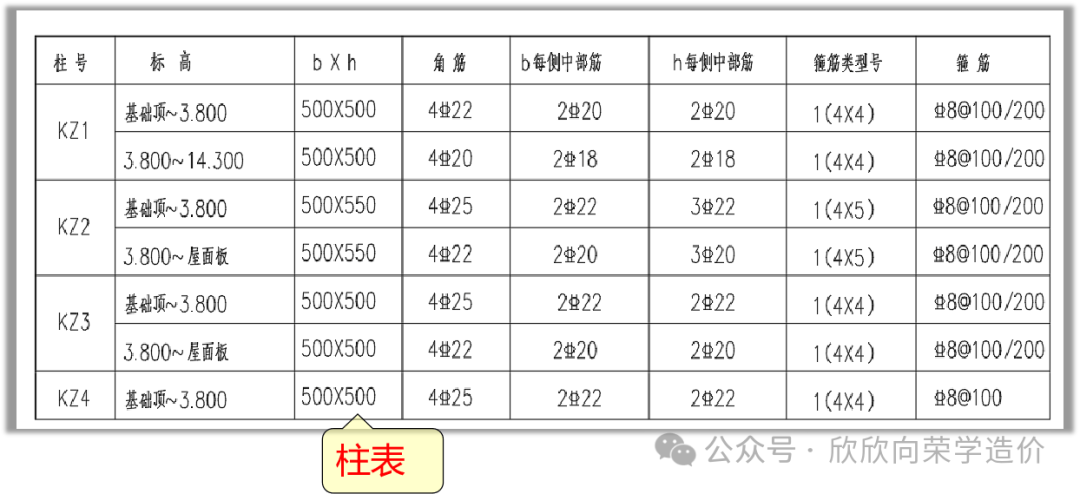

　　柱表里面都标注的很清楚，其实前面我们也都讲过，下面再给回顾一下，如图2所示。

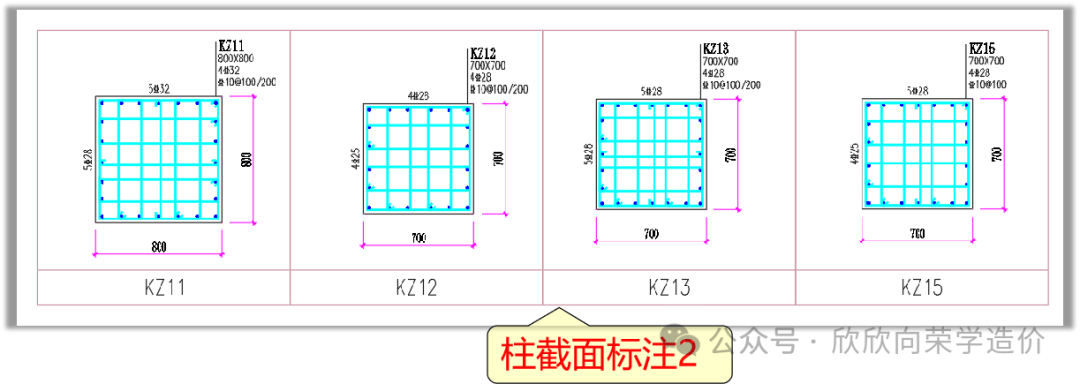

　　这个属于截面标注，就是在柱平面图上，把同一名称的柱子截面放大，标注钢筋信息。除了这种，还有一种就是和暗柱的标注形式相似，用详图的方式来标注，如图5所示。

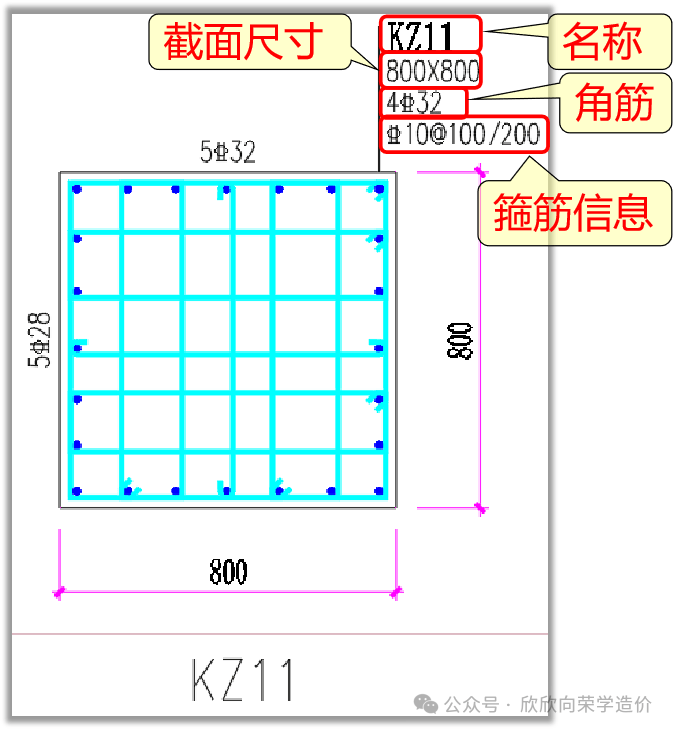

　　上面这两种柱截面标注没有区别，道理都是相同的。下面我们就以一根KZ11为例看一下钢筋信息，如图6所示。

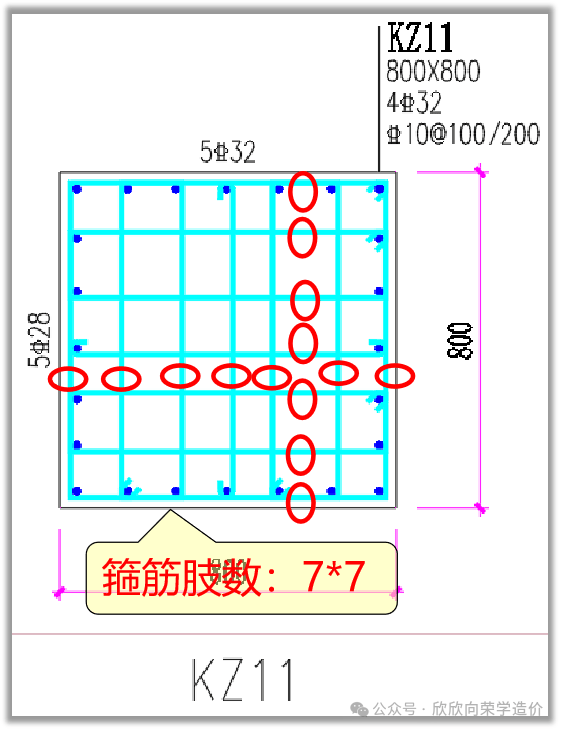

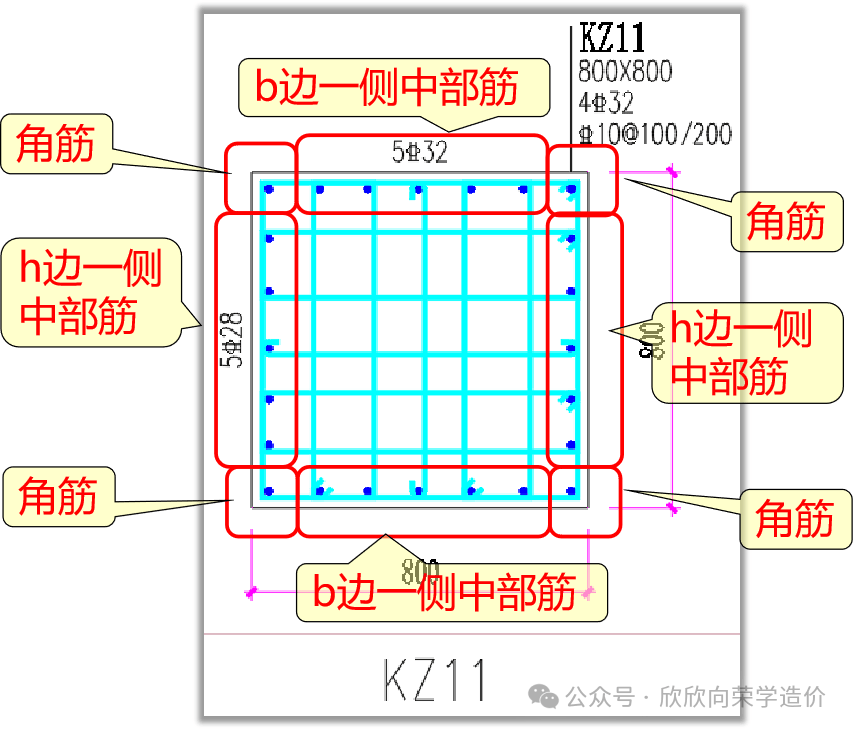

　　这个图纸，不仅把b、h边的钢筋标注出来，还把集中标注里的角筋也标注了，也就是全部的纵筋。继续看一下箍筋，如图8所示。

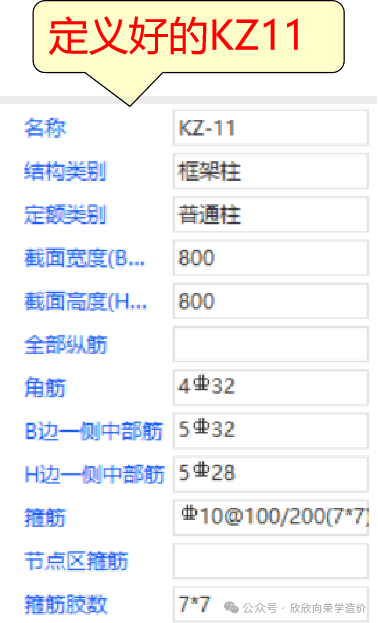

　　根据截面可以数出来，箍筋的肢数是7* 7。钢筋信息我们都了解清楚了，下面看在软件里输入信息，如图9所示。

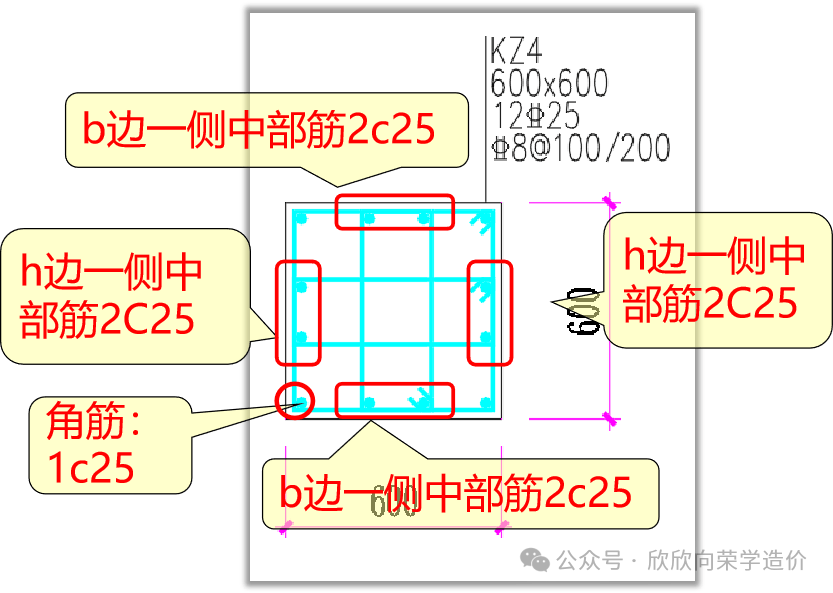

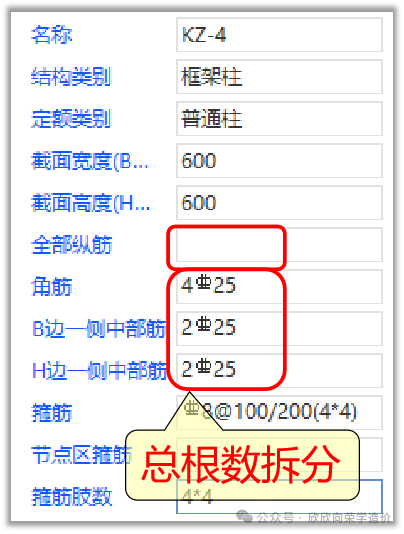

　　这个截面标注和上面的有什么区别呢？在之前的文章中都讲过，如果柱子的纵筋都是一种信息，可以标注总根数，那这种在软件里如何定义呢？虽然图纸的是总根数，但我们定义的时候也要分开，先看一下图纸的拆分情况，如图11所示。

　　那为什么不直接用总根数，而是要拆分呢？我们在前面讲过柱子在顶层时，边柱、角柱相应的位置的锚固长度不同，如果输入全部纵筋，软件不能识别，所以必须拆分成角筋、b边和h边。通过什么几个标注形式在软件里的对比，我们在定义框架柱的时候，就很明确什么是对的，什么是错的，今天的内容就讲完了，下面进行一下总结：

　　最后希望大家积极留言和我们沟通关于造价的问题。后面我们继续框架柱的其它内容。因为文字描述也是有限的，视频讲的更清楚。想要视频，请扫客服二维码，回复“框架柱16”，老师会发给你。
